・コネクタ接続仕様表 全10ピンの接続仕様を示しており、OUT1とOUT2（出力、リレーRL1/RL2へ接続）、IN1とIN2（入力、スイッチSW1/SW2へ接続）の信号名、入出力区分、および制御盤側の接続先デバイスが記載されています。ピン5と8は未割り当てです。 ・回路構成の解説 1.出力回路 (OUT1, OUT2): 　- U8、U9のフォトカプラを用いて、メイン基板と制御盤側の電気的絶縁を行っています。 - 制御盤側のリレー（RL1、RL2）を駆動します。 2. 入力回路 (IN1, IN2): - U10、U11のフォトカプラ（LED入力側）を使用しています。 - 制御盤側のスイッチ（SW1、SW2）を押すことで回路がGNDに接続され、信号がメイン基板へ伝達されます。 - 基板側には \$1.2k\Omega\$ の保護抵抗（R36、R37）が挿入され、電流制限を行っています。

ケースB：夜間の無人倉庫・オフィス 1.【入力】窓や扉に設置された「マグネットスイッチ」が侵入を検知。 2.【発信】管理者のスマホへ自動発信。音声ガイダンスで「緊急信号1を検出しました」と流れる。 3.【出力】管理者がスマホから「テンキー」を押すと、現場の照明を全点灯し、サイレンを鳴らす。

ケースA：無人駐車場でのトラブル対応 1.【入力】利用者が精算機の「呼出ボタン」を押す（または精算機が詰まりを検知）。 2.【発信】ホットライン端末がコールセンターへ自動発信。 3.【通話】コールセンター担当者が状況を確認（例：「駐車券が詰まって出られない」）。 4.【出力】担当者が電話の「テンキー」を押すと、ゲートのモーターが作動し、ゲートが開放される。

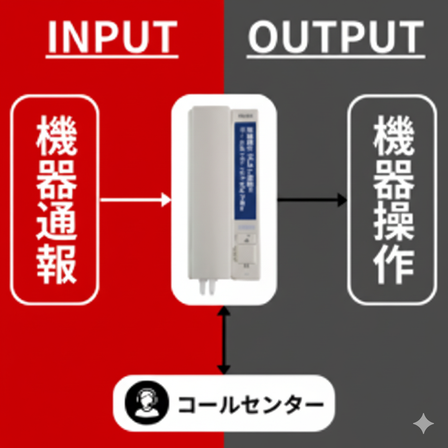

・入力機能（信号の取得）の利用シーン 接続機器例：外部機器から接点信号（スイッチON）を受け取り、あらかじめ設定した連絡先へ自動発信・音声通知します。 ・施設・設備の異常監視 -火災報知器・煙感知器:火災発生時に管理センターやオーナーの携帯電話へ即座に自動通報。 -エレベーターの故障検知:閉じ込めや故障発生時、保守会社へ「緊急信号を検出しました」と音声通知。 -キュービクル（受電設備）の漏電・停電検知:電気設備の異常を電気主任技術者へ直接通知。 ・店舗・公共スペースの防犯・サービス -トイレの緊急呼び出しボタン:倒れ込みや非常時に、事務室や警備員へ通知。 -コインパーキングの精算機トラブル:領収書切れ、紙詰まり、機器の不正開放などを検知してコールセンターへ通知。 ・工場・製造ライン -ライン停止・エラー信号:生産ラインの異常停止時に、離れた場所にいる管理者へ自動通知。

・出力機能（外部機器の操作）の利用シーン 接続機器例：通話中に受信側（スマホや固定電話）から「1#」や「2#」を押すことで、現場の機器を遠隔操作できます。 ・ゲート・入口の遠隔解錠 -コインパーキングのゲート:利用者のトラブル時、コールセンターで状況を確認後、電話機から「テンキー」を押してゲートを強制開放。 -無人店舗・駐輪場の自動ドア:通話で本人確認や状況確認を行い、遠隔でドアを開ける。 ・設備のリセット・再起動 -システム機器の電源リブート:遠隔地のネットワーク機器などがフリーズした際、電話越しに再起動信号を送り復旧させる。 ・警報・通知デバイスの作動 -威嚇用サイレン・パトライト:不審者を確認した際、電話機の操作で現場のサイレンを鳴らしたり、赤色灯を点灯させて威嚇する。
