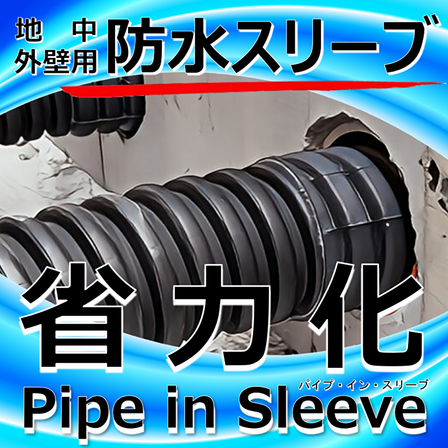

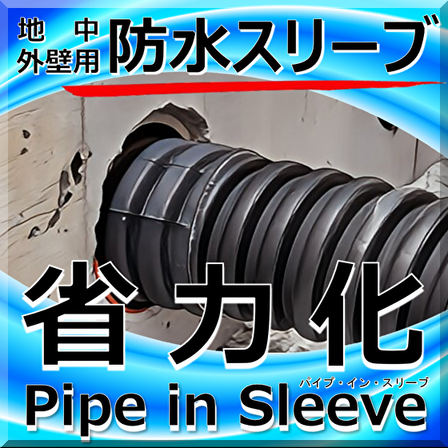

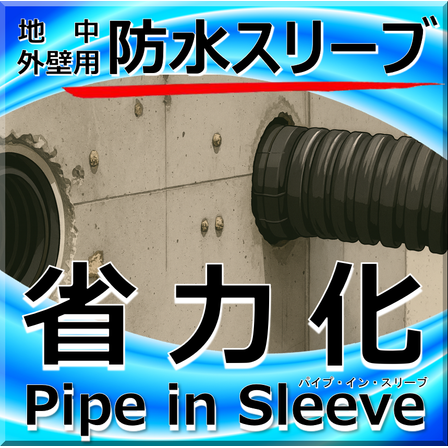

地中外壁用防水スリーブ(地中梁スリーブ) パイプ・イン・スリーブ

地中外壁用防水スリーブ(地中梁スリーブ) パイプ・イン・スリーブ

［近日発売］乞うご期待！地中外壁用防水スリーブ「パイプ・イン・スリーブ」(略称PIS) 施工現場省力化！建築物防水性能健全化！

■JECAフェア2025出展■ 地中梁スリーブにて、塩ビスリーブとエフレックス(FEP)の外周空間(隙間)に、事前に工場で「防水処理」を施し、プレハブ化して現場へ。現場では煩わしい作業は不要、PIS設置後は基本的に継手接続のみ。安定的な防水性を担保！作業効率化『省力化実現』、浸水対策/耐水化推進へも。地中梁スリーブ工事の革新的且つ先進的製品です。＜特長＞ ■優れた防水性能【浸水対策・耐水化推進】 ■建設現場の省力化提案 ■工事案件個々の設計仕様に対応 ■作業効率化・品質の統一化・メンテナンス性向上〔設計者様・工事店様〕 FEP管引き通し配管、ベルマウス端末取付、異種管接続(AQ型)、エフレックスの接続部品各種を、個々の建設現場仕様に合わせアレンジ可能！更に、想定外の漏水にも対応可！保守・メンテナンス性も兼ね備え、多才で汎用性に富む製品。 ※JECAフェア/インテックス大阪 R7.5/28～30 古河電気工業(株)様ブースにて現物展示 ※詳細は、カタログ請求頂くかダウンロードからPDFデータをご確認の上、詳細は直接お問い合わせ下さい

EPJ Web「CHEMICAL PROJECT」

基本情報

＜仕様＞ ●防水性能・試験値 ●●MPa×●●hour （本品は、完全防水を保証するものではございません） ●構成・スリーブ材：硬質ポリ塩化ビニル管（JIS K 6741）・スリーブ貫通管：地中埋設用電線保護管古河電気工業(株) エフレックス・シーリング材：硬化型防水材 ※JECAフェア2025/インテックス大阪2～5号館 2025年5/28～ 5/30 古河電気工業株式会社様にて現物展示予定。＜注記＞＊本品に「止水リング」は付属無し。止水リングは各メーカー仕様に則り、スリーブ外径に合わせた止水材を、別途ご用意下さい。＊パイプ・イン・スリーブ/貫通管接続は、エフレックス部品直線継手・異種管継手(AQ型)は、古河電気工業(株) アクアシリーズからお選びください。＊シーリング材（硬化型防水材）の「防水性能」は社内測定値であり、保証値では御座いません。お問い合わせ先：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 E－mail : info@epj-inc.co.jp

価格帯

詳細はお問い合わせください

納期

詳細はお問い合わせください

型番・ブランド名

PIS

用途／実績例

＜需要場所＞各各建設物件地中梁部＜対策工種＞・浸水対策工事：国土交通省/経済産業省　建築物における電気設備の浸水対策ガイドライン・耐水化の推進：国土交通省下水道施設の耐水化の考え方　　　　　等々

ラインアップ（16）

型番	概要
PIS30U	貫通管/ FEP-30 ＊硬質塩化ビニル管 VP-50
PIS40U	貫通管/ FEP-40 ＊硬質塩化ビニル管 VU-65
PIS50U	貫通管/ FEP-50 ＊硬質塩化ビニル管 VU-75
PIS65U	貫通管/ FEP-65 ＊硬質塩化ビニル管 VU-100
PIS80U	貫通管/ FEP-80 ＊硬質塩化ビニル管 VU-125
PIS100U	貫通管/ FEP-100 ＊硬質塩化ビニル管 VU-150
PIS125U	貫通管/ FEP-125 ＊硬質塩化ビニル管 VU-200
PIS150U	貫通管/ FEP-150 ＊硬質塩化ビニル管 VU-250
PIS30P	貫通管/ FEP-30 ＊硬質塩化ビニル管 VP-50
PIS40P	貫通管/ FEP-40 ＊硬質塩化ビニル管 VP-65
PIS50P	貫通管/ FEP-50 ＊硬質塩化ビニル管 VP-80
PIS65P	貫通管/ FEP-65 ＊硬質塩化ビニル管 VP-100
PIS80P	貫通管/ FEP-80 ＊硬質塩化ビニル管 VP-125
PIS100P	貫通管/ FEP-100 ＊硬質塩化ビニル管 VP-150
PIS125P	貫通管/ FEP-125 ＊硬質塩化ビニル管 VP-200
PIS150P	貫通管/ FEP-150 ＊硬質塩化ビニル管 VP-250
