【高層ビル設計】耐震性高層建築への「パイプインスリーブ」のご提案
耐震高層建築物 地中梁外壁部（地中梁スリーブ）の作業軽減と防水性能高度化！

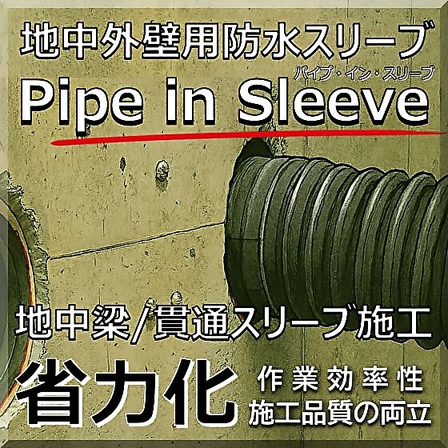

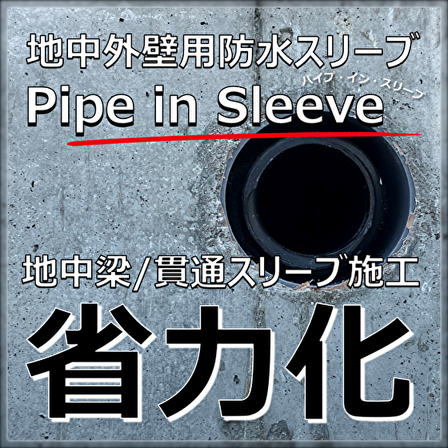

昨今、増加傾向にある高層建築で、最重要視される『耐震』 この耐震性の向上を目的とする、地中梁部 梁幅の増加に伴い、 地中外壁部(地中梁)スリーブの作業課題 「防水性」「施工性」 を一挙解決！ ＜パイプ・イン・スリーブ（略称PIS）導入効果＞ ■地中外壁部の防水性安定化：浸水対策・耐水化推進 ■建設現場の省力化！作業員の負担軽減とトラブル未然回避！ ■熟練技術不要！複雑な作業をシンプルに省略！ ■物件個々の設計仕様に対応可能な柔軟性！ ■作業効率化・品質の統一化・メンテナンス性向上！ 地中外壁部にて、塩ビスリーブとエフレックス(FEP)の外周空間(隙間)に、 事前に工場で「防水処理」を施し、プレハブ化で現場へ。建設現場で 煩わしい作業は不要、設置後は基本、継手接続のみ。浸水対策/耐水化、 安定的防水性担保！作業効率化『省力化実現』 水侵入を防ぐ設計は、建物の安全性・耐久性・利用者の生命財産を守る為、最重要。 気候変動で水害リスクが高まる現代、建築設計の必須要件です。 ※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい。
基本情報

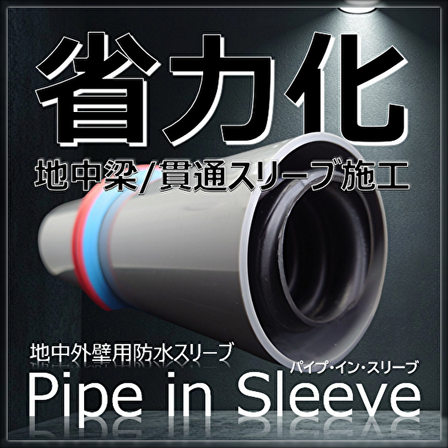

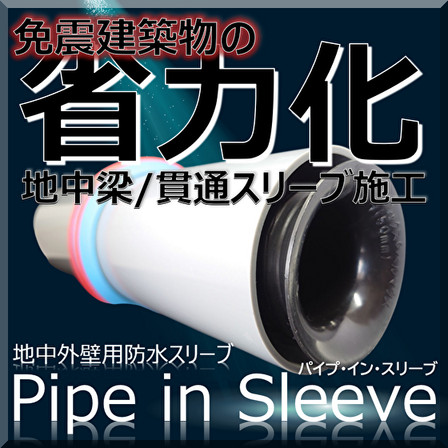

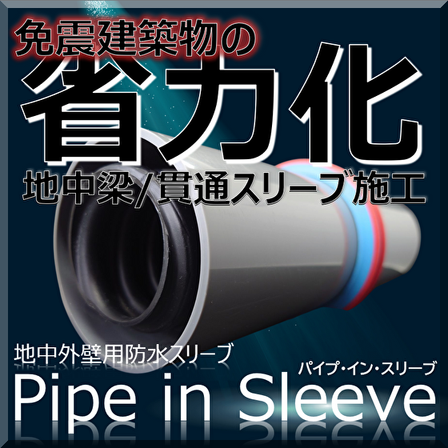

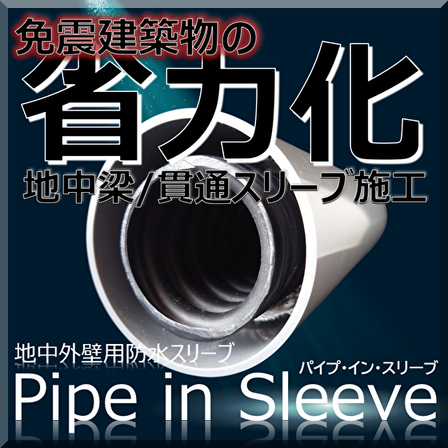

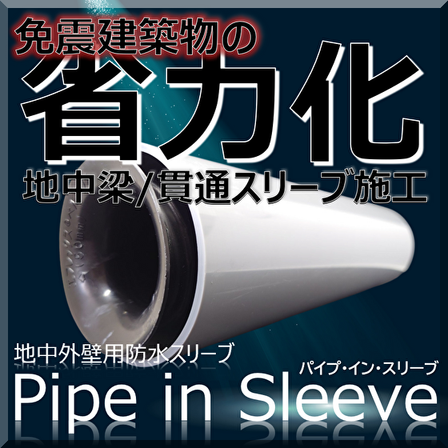

＜仕様＞ ●防水性 ・試験値(内面平滑管) 0.1MPa×72 hour （本品は完全防水を保証するものでは御座いません） ●構成 ・スリーブ材：硬質ポリ塩化ビニル管(JIS K 6741) ・スリーブ貫通管：地中埋設用電線保護管 古河電気工業(株)エフレックス ・シーリング材：硬化型防水材 2ヶ所充填 ＜注記＞ ＊本品に「止水リング」は付属無し。止水リングはメーカー仕様に則り、 スリーブ外径に合わせた物をご用意下さい。 ＊FEP/貫通管接続は、エフレックス部品 直線継手・異種管継手(AQ型)は、 古河電気工業(株)アクアシリーズからお選び下さい。 ＊シーリング材(硬化型防水材)「防水性能」は社内測定値であり、保証値では御座いません。 【お問い合わせ】 ・企画/立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計/製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
納期
型番・ブランド名
PIS
用途／実績例
■開発コンセプト■ 【建築物の高層化・耐震性向上に伴い、梁幅は増加しています】 ・梁に入れる鉄筋量（主筋・スターラップ）増加 ・高強度コンクリート（高粘性）の普及 ・長周期化・風揺れ対策 ・柱のスリム化（意匠要求）による梁への負担増 ・施工性向上（特に高強度コンクリートの充填不良リスク） 以上の要因から、昨今の高層建築は"梁幅"の増加、特に地中梁は 太くなる傾向が多く、1000mmを超える梁幅も珍しくありません。 よって、地中外壁部（地中梁）にて、スリーブに貫通する 作業手が入りづらい「ケーブル管路外周部」の、防水処理作業は 困難を極めます。 よって昨今の、建設従事者不足・熟練工不足から "簡単に施工"が 行える半面、防水性能を軽んじる商材や工法もあり、水トラブルは 増加傾向にあり、漏水事象で後々の大規模補修工事に至らない為にも、 『建設現場の省力化』『建築物の防水性能の健全化』何れも兼ね備えた パイプ・イン・スリーブ(略称PIS)の、ご採用を提唱致します。
関連動画
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| PIS30U（PIS30NU） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50 |
| PIS40U（PIS40NU） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65 |
| PIS50U（PIS50NU） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75 |
| PIS65U（PIS65NU） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100 |
| PIS80U（PIS80NU） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125 |
| PIS100U（PIS100NU） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150 |
| PIS125U（PIS125NU） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200 |
| PIS150U（PIS150NU） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250 |
| PIS30P（PIS30NP） | 貫通管/ FEP-30 （難燃FEP-30）＊ 硬質塩化ビニル管 VP-50 |
| PIS40P（PIS40NP） | 貫通管/ FEP-40 （難燃FEP-40）＊ 硬質塩化ビニル管 VP-65 |
| PIS50P（PIS50NP） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VP-75 |
| PIS65P（PIS65NP） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VP-100 |
| PIS80P（PIS80NP） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VP-125 |
| PIS100P（PIS100NP） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VP-150 |
| PIS125P（PIS125NP） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VP-200 |
| PIS150P（PIS150NP） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VP-250 |
カタログ（4）
カタログをまとめてダウンロード
CADデータ（48）
| 型番 | 概要 | ファイル |
|---|---|---|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
