省力化！地中梁部「パイプ・イン・スリーブ T型」浸水対策・耐水化
プレハブ化で現場作業を効率化！工期短縮と品質向上を実現。

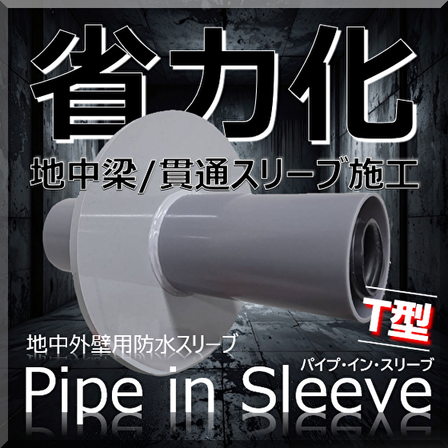

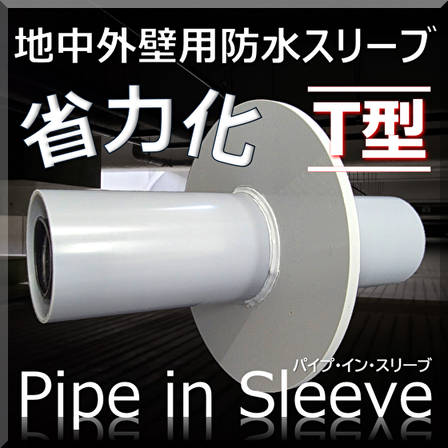

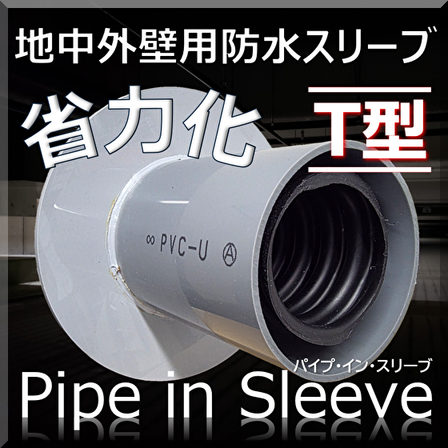

【近日発売予定】 ご愛顧頂いてる「パイプ・イン・スリーブ」のバージョンアップ品！ 「パイプ・イン・スリーブT型」略称PIS-T 塩ビスリーブに対し、貫通管エフレックス(FEP)を、工場にて事前に 防水材（シーリング材）充填し、プレハブ化。 T型はさらに、塩ビスリーブ外層部に「水切り塩ビつば」を塩ビ材で 溶接を行ったもの。 塩ビスリーブ外周部のリング状・帯状止水材に代わる工法として、 工事店様からの熱いご要望にお答えしました。 ＜特長＞ ■プレハブ化で優れた防水性：浸水対策・耐水化推進 ■建設現場の省力化！作業員の負担軽減とトラブルを未然回避！ ■熟練技術不要！複雑な作業をシンプルに省略！ ■物件個々の設計仕様に対応可能な柔軟性！ ■作業効率化・品質の統一化・メンテナンス性向上！ 〔設計者様・工事店様〕 FEP引き通し、ベルマウス端末取付 等 個々現場仕様にアレンジ可！ 更に、想定外の漏水にも！ 保守・メンテナンス性も兼ね備え、多才で汎用性に富む製品。 ※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい。
基本情報
＜仕様＞ ●防水性 ・試験値(内面平滑管) 0.1MPa×72 hour （本品は完全防水を保証するものでは御座いません） ◆塩ビスリーブ外周部「水切りつば」6mm厚＊50mm幅を同材で溶接装着◆ ●構成 ・スリーブ材：硬質ポリ塩化ビニル管(JIS K 6741) VU管 ・スリーブ貫通管：地中埋設用電線保護管 古河電気工業(株)エフレックス（or難燃エフレックス） ・シーリング材：硬化型防水材2ヶ所充填 ＜注記＞ ＊「水切りつば」溶接加工に防水試験性能値は有りません。 ＊FEP/貫通管接続部材は、古河電気工業(株)エフレックスser.からお選び下さい。 ＊シーリング材(硬化型防水材)「防水性能」は社内測定値であり、保証値では御座いません。 【お問い合わせ】 ・企画/立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計/製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
納期
型番・ブランド名
PIS-T
用途／実績例
＊R2.6 国交書発布 『 建築物における電気設備の浸水対策ガイドライン』 ＊R3.4 (公財)日本下水道新技術機構 『 耐水化の推進（完成版）』 同対策工事でのご採用急増中。 「パイプ・イン・スリーブ（PIS）」 ＜地方自治体/ご採用実績 抜粋＞ （2026/１月～3月集計） ・大阪府 ●●市）●●●●他増築に伴う通信設備等工事 ・静岡県 ●●市）令和7年度 (仮称)●●地区センター電気設備工事 ・京都府 ●●市）●●市民病院新棟建設工事（第１工区）に伴う電気設備工事 ・神奈川県●●市）●●小学校校舎増築電気設備その１工事 他 昨今の建設従事者・熟練工不足から "簡単に施工"が行える半面、 防水性能を軽んじる商材/工法もあり、地中梁の漏水トラブルは、 近年、増加傾向。 漏水事故で、後々の大規模補修工事に至らない為にも、 『建設現場の省力化』『建築物の防水性能の健全化』何れも兼ね備えた パイプ・イン・スリーブ(略称PIS)の、ご採用を提唱致します。
詳細情報
関連動画
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| PIS30U（PIS30NU） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50 |
| PIS40U（PIS40NU） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65 |
| PIS50U（PIS50NU） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75 |
| PIS65U（PIS65NU） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100 |
| PIS80U（PIS80NU） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125 |
| PIS100U（PIS100NU） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150 |
| PIS125U（PIS125NU） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200 |
| PIS150U（PIS150NU） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250 |
| PIS30P（PIS30NP） | 貫通管/ FEP-30 （難燃FEP-30）＊ 硬質塩化ビニル管 VP-50 |
| PIS40P（PIS40NP） | 貫通管/ FEP-40 （難燃FEP-40）＊ 硬質塩化ビニル管 VP-65 |
| PIS50P（PIS50NP） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VP-75 |
| PIS65P（PIS65NP） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VP-100 |
| PIS80P（PIS80NP） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VP-125 |
| PIS100P（PIS100NP） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VP-150 |
| PIS125P（PIS125NP） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VP-200 |
| PIS150P（PIS150NP） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VP-250 |
