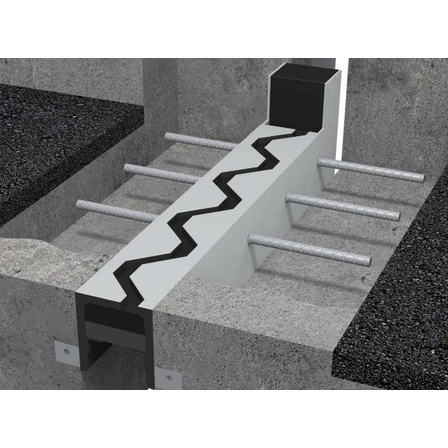

伸縮装置【メタルガージョイントNL-FL型】
長年の実績に裏打ちされた耐久性！簡易鋼製ジョイントのデファクト・スタンダード
『メタルガージョイント NL-FL型』は、扱いやすい重量で、計画高通りの 据え付けが容易な橋梁・高架道路用伸縮装置です。 主要となる部材は形鋼とスタッド溶接で、弱点となる溶接構造を排除。 ジョイント歯型遊間が小さく、良好な走行性を確保しました。 当製品は、耐久性・走行性・止水性など長年の実績から高い評価と信頼を得、 NEXCO新基準(H23.7)策定時のモデルに選定されるなどトータルバランスに 優れております。 【特長】 ■タテ型(片側)歯型構造/荷重支持型 ■長年の実績に裏打ちされた耐久性 ■ジョイント歯型遊間が小さく、良好な走行性を確保 ■止水部は良質で防水性の高い評価を得た弾性シール材を充填 ■防音性に優れた充填材の採用により、騒音を低減 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【オプション】 ■地覆用ジョイント ■除雪装置誘導板「スーパーリブ」 ・誘導板（片側）装着仕様 ・誘導板（両側）装着仕様 ■二次止水材「ダブル止水ユニット」 ・床版取付型（A工法） ・本体取付型（B工法）
価格情報
■定価：お問い合わせください。 ■実勢価格：「月刊 建設物価」「月刊 積算資料」掲載製品 ※仕様や設置条件により価格が変動する場合がございます。詳細はお問い合わせください。
納期
型番・ブランド名
NL-FL型
用途／実績例
■車道部（PC橋、RC橋、鋼橋、プレビーム橋） ■積雪寒冷地 ■縦目地、横目地 ■新設、補修 ■鋼製フィンガージョイント/鋼製スライドジョイントからの取替え ※高速道路用にはNEXCO準拠仕様「メタルガージョイントNLd-FLN型」にて適応可能です。 上記ワードで製品を検索するか、当ページ下部のカタログからご確認ください。
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| NL-20FL | 許容伸縮量20mm（±10mm）、標準遊間80mm、製品高100mm |
| NL-30FL | 許容伸縮量30mm（±15mm）、標準遊間99mm、製品高100mm |
| NL-40FL | 許容伸縮量40mm（±20mm）、標準遊間120mm、製品高130mm |
| NL-50FL | 許容伸縮量50mm（±25mm）、標準遊間135mm、製品高150mm |
| NL-60FL | 許容伸縮量60mm（±30mm）、標準遊間158mm、製品高150mm |
| NL-70FL | 許容伸縮量70mm（±35mm）、標準遊間173mm、製品高150mm |
| ※70mmを超える伸縮量については別途お問い合わせください。 |
