【採用事例】オフィスビル 給茶室
床下配管スペースなし、穴あけ不可のレイアウト制限を完全克服した事例をご紹介！

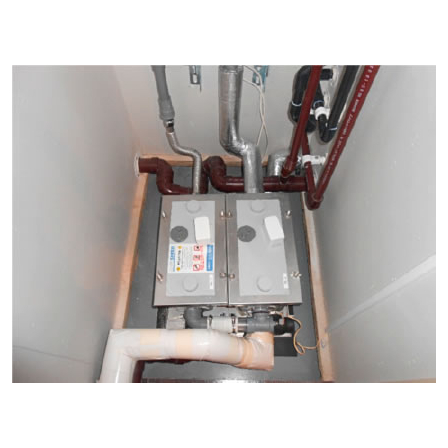

オフィスビルの給茶室に「雑排NPBW(ZA-100NPBW)」を導入いただいた 事例をご紹介いたします。 当事例では、1階のテナントに給茶室を設けたいがOAフロアーのために 床下配管スペースをとることができず、また床に穴を開けることもできず、 レイアウトが制限されてしまっているという課題がありました。 機器設置の際に各流入配管は個別にて配管し、ポンプユニット4箇所の 接続口を使用。配管ルートは天井内を利用し、吐出管を3m立ち上げて 天井内を横引いて、既存排水管へ接続としました。 【事例概要(一部)】 ■設置場所：オフィスビル 給茶室 ■機種：雑排NPBW(ZA-100NPBW) ■接続器具：シンク2台・コーヒーマシン・湯沸器・製氷機 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【その他の事例概要】 ■課題＜ご要望＞ ・床下配管スペースをとることができない ・床に穴を開けることもできず、レイアウトが制限されてしまっていた ■ご提案の内容＜設計施工上のポイント＞ ・接続接続器具が多数のため雑排NPBWを採用 ・各流入配管は個別にて配管し、ポンプユニット4箇所の接続口を使用 ・配管ルートは天井内を利用し、吐出管を3m立ち上げて天井内を横引いて、 既存排水管へ接続 ・湯沸器は壁掛式、間接排水となるホッパー部はポンプ天端＋150mmを 確保していただいた ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
