【データセンター】パイプ・イン・スリーブT型 地中外壁/浸水対策
近日発売予定！プレハブ化でデータセンターの浸水リスクの低減を！

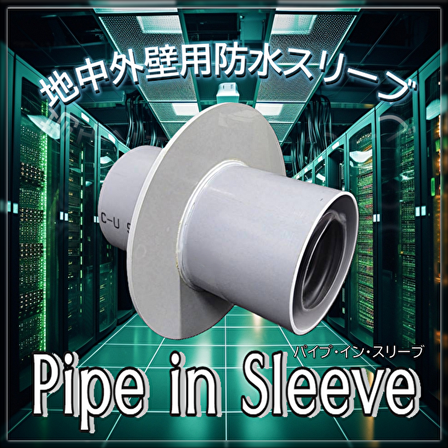

データセンターでは、浸水によるサーバー停止は、事業継続に深刻な影響を与え、 電気系統のショートや機器の故障を引き起こし、データ損失やサービス停止に つながる可能性があります。 「パイプ・イン・スリーブ T型」は、すでに皆様からご愛顧頂いてる「パイプ・イン ・スリーブ」に、さらに塩ビスリーブ外周部に「水切り塩ビつば」を同材溶接を 施した究極の浸水対策品！データセンターを水から守る、確実な浸水対策をご提案！ 【活用シーン】 ・データセンター構築工事 ・浸水リスクがある地中外壁部 ・重要な情報インフラを守りたい場所 【導入の効果】 ・浸水リスク低減 ・工期短縮とコスト削減 ・高い防水性能による信頼性向上 〔設計者・工事店様〕 FEP引き通し、ベルマウス端末取付 等 個々の仕様にアレンジ可！ 更に、経年変化で発生する予期せぬ漏水にも対処可能な構造的要点を備え、 卓越した保守・メンテナンス性、多才で汎用性に富む製品。 ※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい。
基本情報
＜仕様＞ ●防水性 ・試験値(内面平滑管) 0.1MPa×72 hour （本品は完全防水を保証するものでは御座いません） ◆塩ビスリーブ外周部「水切りつば」6ミリ厚＊50ミリ幅を同材溶接◆ ●構成 ・スリーブ材：硬質ポリ塩化ビニル管(JIS K 6741) VU管 ・スリーブ貫通管：地中埋設用電線保護管 古河電気工業(株)エフレックス（or難燃エフレックス） ・シーリング材：硬化型防水材2ヶ所充填 ＜注記＞ ＊防水試験は「水切りつば」部では無く、貫通部すき間となります。 ＊FEP/貫通管接続材は、古河電気工業(株)エフレックスser.からお選び下さい。 ＊シーリング材(硬化型防水材)「防水性能」は社内測定値であり、保証値では御座いません。 【お問い合わせ】 ・企画/立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計/製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
納期
型番・ブランド名
PIS-T
用途／実績例

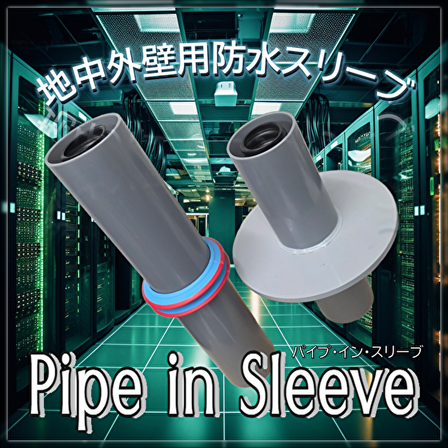

【建築物の高層化・免振構造に伴い、梁幅は増加傾向】 昨今の免振を重視した建築では梁幅が2,000L近くに達するケースも珍しくなく、 一方で意匠や構造条件により、極端に薄い梁に電源引込貫通部を設ける事も。 地中外壁用防水スリーブ「パイプ・イン・スリーブ」は、FEP管路外周部という “作業手が入りづらい極狭空間”での防水不備を解消するために開発された、 プレハブ型FEP管一体型の防水スリーブです。 最大1,350Lの長尺タイプから、極薄梁に対応する短尺タイプまで幅広くラインアップ （勿論加工品のため、特注仕様のお問い合わせも承っております） 昨今の建設従事者・熟練工不足から "簡単に施工"が行える半面、防水性能を軽んじる 商材/工法もあり、電源引込部の漏水トラブルは、近年増加傾向。 『建築物の防水性能の健全化』と『建設現場の省力化』を同時に実現する パイプ・イン・スリーブ（略称PIS）のご採用を強く提唱いたします。 【VA/VE提案】 ●●●鉄管の切り替えご採用急増中！ （ご採用実績は別途ご採用実績表をダウンロードください）
詳細情報
関連動画
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| PIS30UT（PIS30NUT） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50【水切りつば付】 |
| PIS40UT（PIS40NUT） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65【水切りつば付】 |
| PIS50UT（PIS50NUT） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75【水切りつば付】 |
| PIS65UT（PIS65NUT） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100【水切りつば付】 |
| PIS80UT（PIS80NUT） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125【水切りつば付】 |
| PIS100UT（PIS100NUT） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150【水切りつば付】 |
| PIS125UT（PIS125NUT） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200【水切りつば付】 |
| PIS150UT（PIS150NUT） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250【水切りつば付】 |
