【3Dバリア導入事例】PA下部工工事における近接施工の安全監視

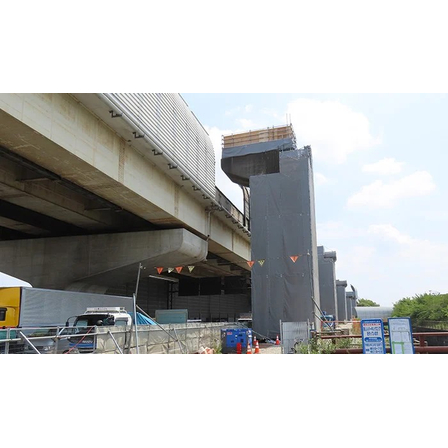

パーキングエリア下部工工事における近接施工の安全領域監視
NEXCOから提示された「一般道近接時の接触災害防止」テーマに対応するため、弊社は3DバリアとMR可視化システムを導入しました。200mm先に通行中の道路がある環境でのクレーン作業に使用し、高精度管理が必要なためトータルステーションで計測しました。遮音壁周辺を禁止エリアに設定し、距離に応じてパトライトが警告する仕組みを活用。MR可視化システムは立会検査や誘導員の確認に役立ち、安全対策を強化しました。オペレーター室では位置情報を常時確認でき、禁止エリアまでの距離をmm単位で表示できるため高所作業でも正確に把握可能でした。また、自動停止用信号出力機能も備え、安全管理に有効でした。
基本情報
■目視による監視をシステム化！ 現場の安全性向上を支援します。 クレーンの接触管理などは、従来目視による監視で行われていましたが3Dバリアは、クレーンの位置情報と独自システムで監視をシステム化し、現場の安全性向上を支援します。 ■自由にエリアを設定し、クレーンの先端が危険な場所に侵入するのを防止します。 3次元座標を用いて自由にエリアを作成することができます。エリアは3段階に設定できます。 ■クレーンのオペレーター室に車載モニターとパトライトを設置し、安全を見える化。 車載モニターで現在位置をオペレータ室から確認できます。パトライトは設定したエリアと連動し、3段階の警報でお知らせします。 ■3D表示対応の計測画面。2024年4月に新機能も追加。 計測画面と機能が進化！ 【計測画面】 ・２D／３D表示の切り替え ・CAD図面取り込み 【2024年4月追加機能】 ・仮想測点追加機能 ・スクリーンショット機能 ・稼働履歴確認機能 ・警報メール送信機能
価格帯
納期
型番・ブランド名
施工領域3Dモニタリングシステム【3Dバリア】
用途／実績例
【用途】 既設構造物や高圧線との離隔管理・クレーン同士のブーム接触防止 【実績例】 ・国道拡幅工事に伴う安全管理 ・インターチェンジ下部工工事に伴う安全管理 ・浚渫工事に伴う作業船禁止エリア管理 ・圏央道上部工工事に伴うクレーン施工エリア安全監視 ・共同溝補強工事に伴うクレーン安全監視 ・歩道橋整備工事に伴う安全監視
