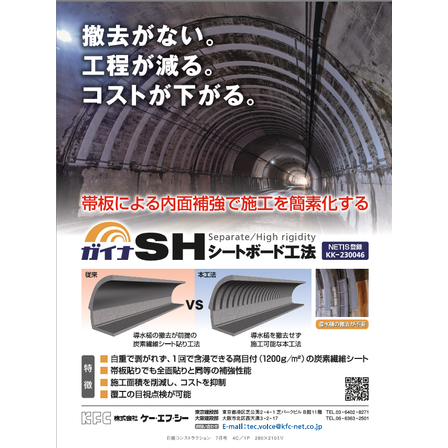

トンネル内面補強工「ガイナSHシートボード工法」
漏水の多い、覆工の視認性が必要、既設の導水樋が多いトンネルに効果が高いトンネル内面補強工
工法名：内面補強工 高目付炭素繊維シートによる帯板補強工「ガイナSHシートボード工法」 NETIS番号：KT-230046 １．適用構造物：道路トンネル ２．適用部位：覆工部（側壁～アーチ部） ３．機能：ひび割れ進展の抑制、巻厚不足の覆工補強 ４．特に効果が高いトンネル ・漏水が多く、炭素繊維シート全面貼り（従来工法）では再劣化が懸念されるトンネル ・既設の導水樋を撤去しなければ補強できないトンネル ・近接目視点検のため、覆工面の視認性が必要なトンネル ・重交通路線で、交通規制日数の短縮が求められるトンネル ５．期待される効果 ・内面補強工の再劣化リスク低減 ・無駄なライフサイクルコストの低減 ・既設の導水樋を活かした効率的な施工 ・覆工面の可視化による点検性の向上 ・施工期間短縮による交通影響の低減 ６．工法の特徴 ・高目付な炭素繊維シートを使用する ・トンネル覆工面を覆わず、帯板状に配置する ・不織布およびフィルムからなるセパレータを縫製している ・接着樹脂と含浸樹脂を分別して施工できる
基本情報
１．製計仕様 ・炭素繊維量（目付）：1200g/m2 ・製品幅：250mm（セパレータ含む幅：280mm） ・厚み：0.666mm ・引張強度：3400N/mm2 ・ヤング率：250kN/mm2 ２．設計仕様 ・割付ピッチ：1000mm以内 ・重ね継手長さ：500mm以上 ・支障物と干渉する箇所は、支障物を避け、1000mm以内に割付 ３．施工仕様 ・使用する樹脂と標準使用量 プライマー（ShieM-CSプライマー）：0.15kg/m2 不陸修正材（ガイナCFパテ）：1.0kg/m2 接着樹脂（ShieM-CSボンド）：0.7kg/m2 含浸樹脂（SheiM-CSプライマー）：1.25kg/m2 表面保護材 中塗り（ガイナCF中塗り）：0.15kg/m2 表面保護材 上塗り（ShieM-CSコート）：0.12kg/m2 ・施工フロー 事前調査/準備⇒⇒下地処理工⇒⇒墨出し工⇒⇒プライマー塗布工⇒⇒不陸修正工⇒⇒接着樹脂塗布工⇒⇒SHシート貼付工⇒⇒含浸樹脂塗布工⇒表面保護工
価格情報
1スパンあたりの従来工法との経済性比較 ・比較条件 スパン：10.5m 設置周長：13m SHシート：11列 労務単価：東京都（令和8年度） 従来工法：143m2（10.5×13m） SHシート：35.75m2（13m×0.25×11） ・コスト 従来工法：143m×45,600円/m2＝6,520,800円 SHシート：37.75m2×140,600円/m2＝5,307,650円 約120万円（18％）のコスト縮減効果
納期
型番・ブランド名
高目付炭素繊維シートによる帯板補強工
用途／実績例
トンネル内面補強工 ・ひび割れ進展抑制 ・覆工巻厚不足対策
