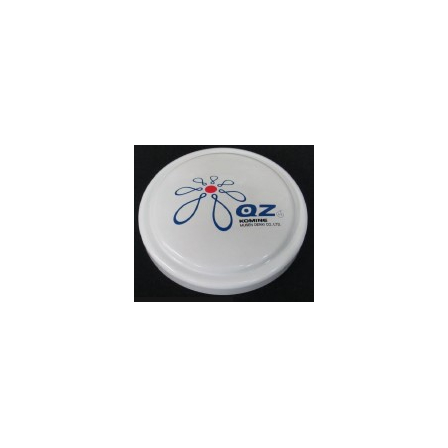

防水性能IP67。2周波マルチGNSSアンテナ『QZG12aQ』
φ93.5mm×42.0mm、防水性能IP67！防水クイックコネクタQSMAジャックコネクタ採用の2周波マルチGNSSアンテナ
『QZG12aQ』は、GPS/QZSS(L1,L2)、GLONASS(G1,G2)、Galileo(E1,E5b)、BeiDou(B1,B2I)、SBAS(L1)の各信号に対応したアンテナです。 サイズはφ93.5mm×42.0mm(G.P.内蔵)で、防水性能はIP67に対応しています。 コネクタには防水クイックコネクタQSMAジャックコネクタを採用し、通常のSMAプラグコネクタとも嵌合可能。マウントは1/4-20 UNC-2Bとなります。 【主な仕様】 ◆Axial Ratio：1.2dB以下(L1,G1,E1,B1) ◆Voltage：＋3.0～＋12.0VDC ◆Current：≦35mA ＜環境性能＞ ・Temperature：-40～＋85℃ ・Shock：Vertical axis：50G、other axes：30G ・Salt Fog：MIL-STD-810F Section 509.4 詳細は、カタログをダウンロードいただくか、お気軽にお問い合わせください。
基本情報
■対応信号：GPS/QZSS(L1,L2)、GLONASS(G1,G2)、Galileo(E1,E5b)、BeiDou(B1,B2I)、SBAS(L1) ■サイズ：φ93.5mm×42.0mm(G.P.内蔵) ■Weight：≦250g ■Axial Ratio：1.2dB以下(L1,G1,E1,B1) ■防水性能：IP67(JIS C 0920) ■コネクタ：防水クイックコネクタQSMAジャックコネクタ(通常のSMAプラグコネクタとも嵌合可能) ■マウント：1/4-20 UNC-2B ■Voltage：＋3.0～＋12.0VDC ■Current：≦35mA ■VSWR：≦2.0 ■Temperature：-40～＋85℃ ■Vibration：10 to 200Hz sweep：3G、3 axis、sweep＝15min ■Shock：Vertical axis：50G、other axes：30G ■Salt Fog：MIL-STD-810F Section 509.4 ※詳しくはカタログをご覧ください
価格帯
納期
用途／実績例
※詳しくはカタログをご覧ください
カタログ（1）
カタログをまとめてダウンロード
取り扱い会社
小峰無線では、お客様のニーズを敏感に捉え、試作から量産までの納期・単価をいかに早く・安く、できるかを進めています。 第一弾として小型同軸のＳＭＡコネクタの試作を（量産前提）定額・３週間でお届け致します。
