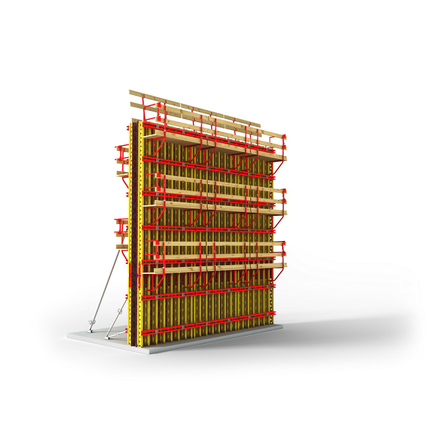

【建設現場ご担当者様向け】『VARIO GT24（壁型枠）』
GT24 Girder（型枠用ビーム材）を使用した調整可能なスロット・継手金具を用いたトラスビーム壁型枠システムです。
『VARIO GT24 Wall Formwork（バリオ壁型枠）』は、あらゆるデザイン・施工条件に対応する汎用性のある大型壁型枠システムです。 「バリオ（VARIO）とは・・・自在性を意味します。」 VARIO GT24 Wall Formwork（バリオ壁型枠）を使用することにより、各プロジェクトに応じた寸法のパネルを正確に組み立てることが可能です。 ＊以下の条件設定が可能 - 合板のタイプ・サイズ - 合板固定方法 - パネルの幅・高さ - 垂直・水平タイロッド設置間隔 - 許容コンクリート側圧 また、低コスト、スピーディー、そして簡単にパネルを延長するための部材【バリオ延長スプライス24】を使用すると、高さ（11.00m）まで延長が可能です。 曲げ強度の高い接続材をパネルと一直線になるように配置します。スプライスは、二部品で構成されているためウィングナット2つで迅速に接続できます。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【特徴】 PERI GT24 Girder（型枠用ビーム材）を使用した壁型枠システム次のような条件設定が可能： ■合板のタイプとサイズ ■合板の固定方法 ■パネルの幅・高さ ■パネル高さの変更位置 ■PERI GT24 Girder（型枠用ビーム材）の長さ・設置間隔 ■スチールウェールの位置・断面形状・長さ ■許容コンクリート側圧 ■垂直/水平タイロッド設置間隔 ■パネル形状：直線・カーブ・角度付き また、PERI GT24 Girder（型枠用ビーム材）は、耐久性と維持管理に重点を置いています。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
お気軽にお問い合わせ下さい。
納期
型番・ブランド名
PERI VARIO GT24
用途／実績例
【当社の強み】 ペリー・ジャパン株式会社は、建設・土木プロジェクトのあらゆる建設工程で、信頼できるビジネスパートナーです。型枠システム、足場システム、サービス、合板など全製品をワンストップで提供しており、お客様の課題解決をサポートします。PERI製品は、革新的なデザインと実用性の高さが特徴で、高品質を追求した工場で製造されています。日本国内に技術スタッフが常駐し、計画から提案、製品準備～現場搬入、施工指導、製品メンテナンスのトータルサービスをご提供いたします。 ペリー・ジャパンでは、茨城ストックヤードにおきまして「聞いて、見て、触って/乗って、組立て」学ぶをコンセプトに お客様のご要望に応じて、システム型枠の製品展示棟の見学会、システム型枠の勉強会、組立体験、製品セミナーを実施しております。 関連動画のYouTube動画を是非ご参照ください。 また、弊社HP（プロジェクト）より、弊社製品が使用された実績例を紹介しておりますので、是非ご覧ください。 ※詳しくはお気軽にお問い合わせ下さい。
詳細情報
-
柏の葉キャンパス技術センター計画建築工事において、VARIO GT24 Wall Formwork（バリオ壁型枠）が使用されました。フラットパネル（W1200）と補助パネル（W150）の2種類のパネルで多角部（ポリゴン状）のS字カーブの壁を構築。
-
（お客様の声）今回の工事は、免震層の擁壁部分でS字を描く複雑な多角部分が含まれました。『VARIO GT24 Wall Formwork（バリオ壁型枠）』を使用することにより、型枠の平均高さ（2630mm）があったがノンセパでの施工を行え、建込み長さ（40ｍ）を１日で建込む計画ができました。型枠工事開始直後は、人工が掛かったが徐々に慣れて施工スピードが上がった。多角部分の建込みは、スムーズに行うことが出来、工程を短縮につながりました。
関連動画
カタログ（3）
カタログをまとめてダウンロード
取り扱い会社
ペリー・ジャパン株式会社は、PERI（ペリー）の世界60ヶ国以上にある拠点の1つとして2006年1月に 設立されました。 営業、技術、施工指導員等のスタッフが、日本のお客様に対し様々なPERI（ペリー）製品とサービスの提供に努めております。 建設現場におけるコンクリート打設時などその他あらゆる場面で安全・品質の向上、省力化・工期短縮、コスト削減等、お客様が直面する数々の課題をシステム化した型枠・支保工を提供することにより解決すべく活動しております。 ＊PERI（ペリー）製品の用途、技術資料、施工方法、工法、実績例などに関してお気軽にお問い合わせ下さい。
