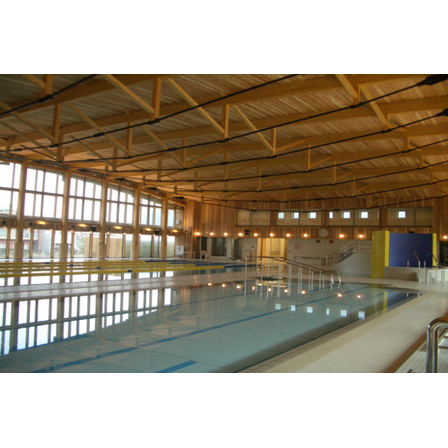

【ホームコネクター事例紹介】朝来町民温水プール
受賞歴「優良木造施設コンクール 農林水産大臣賞」「兵庫県人間サイズのまちづくり賞 建築部門 知事賞受賞」
スパン約25mの張弦梁は、長尺のため3等分にして現場搬入し、 GIR(グルードインロッド：ホームコネクター)で接合しています。 テンション材との取り合いも同様にGIR接合され、構造全体の剛性と安定性を高めています。 さらに接合金物が露出している場合、プールの塩素による影響が懸念されますが、 GIRは内部に金物が収まるため、耐久性と安全性の両面で高い優位性を持っています。 【事例概要】 ■構造：木造一部RC造 ■階数：地下1階 地上2階 ■延床面積：1,993.93m2 ■建築場所：兵庫県朝来市 ■設計：株式会社小河建築設計事務所
基本情報
ホームコネクターは、所謂GIR(グルード・イン・ロッド)接合です。 ボルト状の中空式金物と接着剤を併用することで、木材を、簡単に、強く、美しく接合できる画期的商品です。 木質ラーメン構造やキャンチ、方杖・樹状構造や格子構造など、 これまで木造建築では 困難だった構造体もホームコネクターを使用することで実現可能となります。 また、製材・集成材・LVL・CLTなど使用できる材種も多く、さらにRC-木、鉄骨-木 など混構造の接合も可能です。 住宅・非住宅を問わず、幅広く使用できる接合技術で、中層大規模木造建築物の実績も多数です。
価格帯
納期
用途／実績例
【豊富な木造建築実績】 ホームコネクター工法は、木材会館、公共施設、教育施設、 展示施設など、多数の木造建築プロジェクトで採用されています。 木造ラーメン構造をはじめ、トラス構造、CLT構造、格子梁構造、 シェル構造、キャンチ構造、大スパン木構造など、多様な木質構造に対応可能です。
関連動画
カタログ（1）
カタログをまとめてダウンロード
取り扱い会社
株式会社スクリムテックジャパンは、これからの木造建築に必要とされる 木材接合金物の研究開発及び販売を行っております。 木材を強く美しく接合する［ホームコネクター］、中高層の木造建築物の適用が可能は接合靱性型GIR［タフネスコネクター］のご用命は弊社まで。
