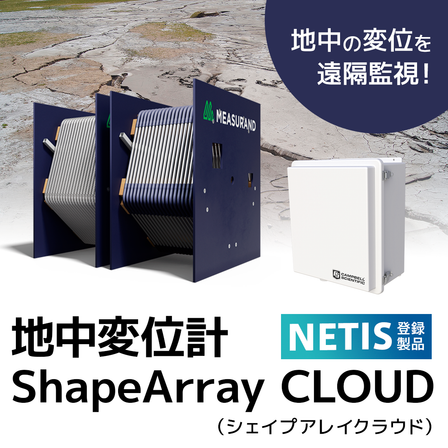

地中変位計 ShapeArray CLOUD【NETIS登録】
センサーレイアウトは自由自在！細い機器で自由度が高く素早く設置
【NETIS登録番号】QS-240001-A 『地中変位計 ShapeArray CLOUD』は、3軸重力加速度センサ(MEMS)を用いた 3D地中変位計です。 地すべり、護岸、橋梁、トンネル、鉄道、液状化対策、ダムなど 様々なシーンで、0.01mm(誤差±1.5mm)の分解能で遠隔モニタリングが可能。 取得したデータをCSV形式で簡単にダウンロードすることができます。 ご用命の際は、お気軽にお問い合わせください。 【特長】 ■様々な方向に設置可能 ■鉛直設置(法面・切土・盛土の変位) ■水平設置(沈下計測・切羽先行変位) ■曲面設置(トンネルの内空変位) ■加速度センサーの精度と分解能 ■楽々設置 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
基本情報
【仕様(抜粋)】 ■セグメントの長さ：250mm、500mm、1000mm(関節と間節の間隔) ■設置：鉛直/水平/曲面 ■適用：埋没・固定/繰り返し利用 ■ケーシングの内径：27mm、47～100mm ■通信ケーブル長：15m ■初期値と比較した変形の標準偏差：±1.5mm ■変位量分解能：0.01mm ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【採用事例】 ■トンネル天端の沈下測定(水平設置) ■構造物のモニタリング(水平設置) ■内空変位計測(曲面設置) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
