地盤調査｜大型重機不可狭小地もデータ比較と現地調査で杭長を最適化
狭小地の鉄骨ビル工事で小型機による現地サウンディング調査と近隣データを照合し、杭打設トラブルを防ぐ最適杭長を導きます。
都市部の密集地域や狭小敷地における鉄骨ビル施工では、大型調査機器の搬入が困難であり、十分な支持層データの確保と円滑な杭打設工事の立案が課題となります。ジオテックが展開する現場即応型ソリューションは、機動性に優れた小型自走式オートマチックラムサウンディング試験機を現場へ導入し、省スペースかつ短時間で高精度な自動地盤計測を実施します。さらに、自社データベースに格納された豊富な周辺ボーリング実績と現地計測データをリアルタイムで照合・補完することで、単一ポイント調査では判別が難しい支持層の傾斜や連続性を的確に判定します。事前の正確なデータ把握により、杭打設時の杭長不足や過大余盛といった現場トラブルを防止し、適切な鋼管杭や認定工法の選定・発注を可能にします。現場作業効率の劇的な改善と余分な手戻り工事の排除を実現し、安全かつ計画的な施工管理を強力に推進し、現場の円滑な工事完了を末永くサポートいたします。
基本情報

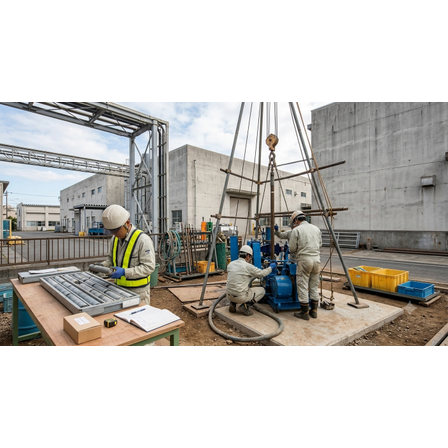

使用機器は自走式トラック脚部を備えた小型自動貫入装置であり、搬入経路幅1.5m以上、作業空域高さ3.0m以上の狭小地で運用可能です。先端角90度、外径45mmのコーンを取り付けたロッドに63.5kgのハンマーを500mmの高さから連続落打させ、200mmごとの打撃回数（Nd値）を深度30mまで完全自動記録します。周面摩擦軽減のためのトルク自動計測機能が組み込まれており、測定データは現場で即座にCSVデータ化されます。近隣ボーリングN値との高精度な換算処理機能を有しています。
価格帯
納期
型番・ブランド名
ボーリング調査
用途／実績例
過密市街地や繁華街で実施される鉄骨ビル新築工事、マンション建設、増改築工事の施工管理実務に活用されます。特に大型車両の現場乗り入れが禁止されている狭隘道路沿いの敷地や、現有建物の解体跡地で地中障害物が警戒される現場での杭基礎施工計画に効果的です。また施工現場での打設管理値設定、根入れ深さの最終チェック、余盛杭処理手間の削減など、施工代理人や現場監督による施工品質の均一化およびコスト・工期管理の用途として最適です。
