地盤調査｜近隣データと現場調査で狭小地鉄骨ビルの沈下を防ぐ
狭小地の鉄骨ビル新築で近隣地盤データ比較と現地ラムサウンディング調査を融合し、不同沈下を防ぐ構造安全性を実現します。
都市部や密集地における鉄骨ビル建設では、傾斜した支持層や不均一な軟弱地層を正しく評価できない場合、深刻な不同沈下事故を招く危険性があります。ジオテックが提供する高度地盤診断ソリューションは、広域データベースに登録された周辺の標準貫入試験データを解析し、地域の地層分布や傾斜方向の傾向を事前に洗い出します。その上で現場の狭小なスペースへ小型自走式オートマチックラムサウンディング試験機を投入し、高精度な連続貫入打撃（Nd値）計測を実施いたします。近隣データと現場数値を高度に照合・検証することで、支持層の落ち込みや局所的な変動を立体的に正確特定・解析します。根拠の確実なN値換算と許容支持力評価により、安全で無駄のない杭長・杭径の選定を実現します。建築基準法や学会指針を満たす地盤解析報告書により確認申請や構造適合性判定を円滑化し、将来にわたり建物の構造安全性を強固に維持・保持し、施主様の安心を確保いたします。
基本情報
自動化されたオートマチックラムサウンディング調査機による動的サウンディングデータとGEODAS地盤データベースの照合解析システムです。質量63.5kgのハンマーを500mm落下させ、先端90度コーンの200mm打撃貫入回数（Nd値）を連続測定します。貫入深度30mまでの連続計測に対応し、周面摩擦補正機能により高精度な補正Nd値を算出します。得られた計測値は標準貫入試験のN値との相関関係式に基づき高精度変換され、極限支持力および長期・短期許容鉛直支持力の算出を確実に行います。
価格帯
納期
型番・ブランド名

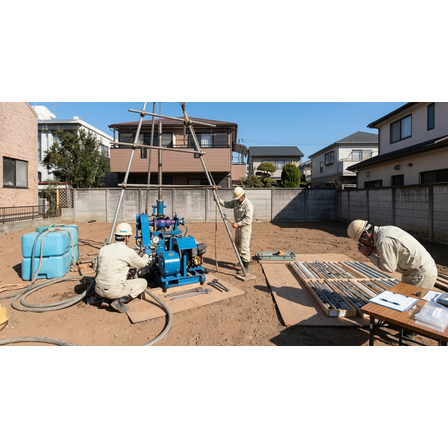

ボーリング調査
用途／実績例
都市型鉄骨造ビルや中高層RC構造物の確認申請時における地盤評価、構造審査対応業務で使用されます。特に支持地盤の傾斜が予想される台地縁辺部、造成地、旧河道沿いの高リスクな狭小敷地において、不同沈下を未然に防止する精度重視の地盤診断として威力を発揮します。また構造設計事務所による高精度な基礎ぐい設計、指定確認検査機関や指定構造計算適合判定機関へ提出する地盤根拠資料の作成、さらには施主や事業主に対する構造安全性の技術的説明資料としての活用に最適です。
