地盤調査｜大型機不可の狭小地鉄骨ビルで支持層見極めるラム貫入試験
大型重機が入らない狭小地の鉄骨ビル建築にて、オートマチックラムサウンディング試験により深層の支持層を高精度に見極める調査。
都市部の狭小地や前面道路が狭い現場における鉄骨ビル建設では、標準貫入試験を行う大型ボーリングマシンの搬入が困難であり、支持層の正確な到達深度を把握しづらいという深刻な課題が存在します。本サービスは、小型自走式のオートマチックラムサウンディング試験機を活用することにより、狭小敷地や進入規制のある現場でもスムーズに深層地盤調査を実施する最適解です。質量６３．５ｋｇのハンマーを５００ｍｍの高さから自動自由落下させ、貫入量２００ｍｍごとの打撃回数（Ｎｄ値）を連続的に自動測定することで、Ｎ値５０相当の硬質地層や最大深度３０ｍまでの正確な地層構成を高精度に把握できます。打撃時の回転トルク測定による周辺摩擦影響の自動補正も実施し、標準貫入試験との高い相関性を持つ高精度なデータを提供します。これにより過剰な杭長設計を未然に防止し、不必要な杭補強費用の削減と合理的な構造設計の両立を実現し、安心と信頼の地盤品質をお届けします。
基本情報
本調査は、自走式小型機（ＹＢＭ製ＣＲＳ１２等）を使用する動的コーン貫入試験です。質量６３．５ｋｇのハンマーを高さ５００ｍｍから自由落下させ、貫入量２００ｍｍごとの打撃回数（Ｎｄ値）を自動記録します。先端コーンは角度９０度・外径４５ｍｍで、打撃回数が５回を超えた場合は回転トルクを測定し周辺摩擦の影響を補正します。測定可能深度は最大３０ｍ程度、貫入能力はＮ値５０相当まで対応します。装置寸法は幅約８３０〜１０００ｍｍ、高さ約２３５０〜２５７０ｍｍの省スペース仕様で、コンパクトフラッシュに全データを正確に保持します。
価格情報
お問い合わせください
納期
型番・ブランド名
地盤調査
用途／実績例

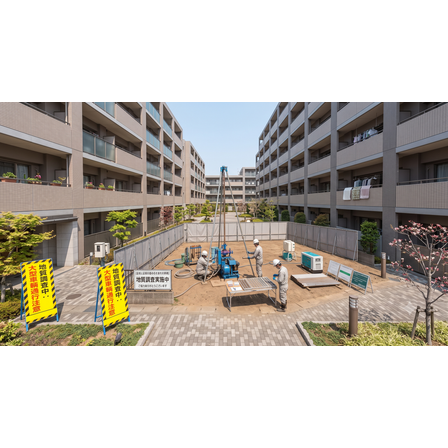

大型重機や３ｔユニック車の進入が困難な狭小敷地、旗竿地、過密市街地における中低層鉄骨ビルや店舗、福祉施設の新築地盤調査に最適です。特に、鋼管杭工法や先端翼付細径鋼管工法（ＣＰＰ工法等）を採用する際の支持層到達深度の確認、および過剰杭長防止によるコスト最適化に活用されます。また、標準貫入試験の補完調査として、複数箇所での支持層傾斜の連続確認や、解体跡地における不均一地盤の深層地耐力評価、建築確認申請に必要な構造計算用データ取得など実務全般に幅広く利用できます。
