地盤調査｜都市部狭小地の搬入制限をクリアするスマートな基礎説明術
都市部狭小地の搬入制限をクリア！自走式ラム調査で深度３０ｍの強固な支持層を特定し、杭長最適化と施主の信頼をスマートに実現。

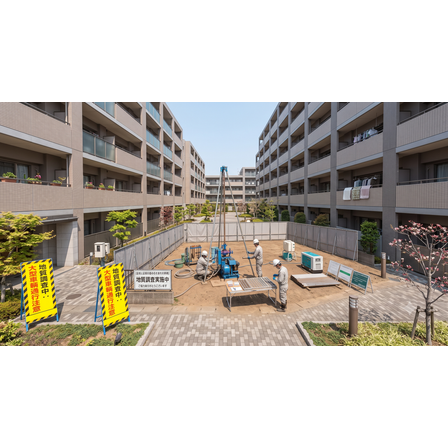

隣接建物が密集する都市部狭小地での鉄骨ビル新築計画において、大型ボーリングマシンの搬入制限や隣地との狭小間口は、正確な地盤データ取得を阻む重大な課題です。本資料では、全幅８３０ｍｍの自走式小型機を用いて深度３０ｍまでの連続地盤データを実測し、鋼管杭の長さを最適化する「自走式ラムサウンディング調査」を活用したスマート基礎説明術を解説しています。ジオテックの全自動計測システムは、自動落下ハンマーによる強力な貫入能力で硬質地層を撃破し、連続的なＮｄ値データとトルク補正処理により標準貫入試験Ｎ値と高い相関を持つ高精度データを抽出します。敷地内の複数ポイント計測により支持層の傾斜や局所的な不均一地盤を立体的に可視化し、過大な杭長設計や不必要な打撃工事を徹底排除します。明確な構造根拠の提示により建築確認審査や構造適合性判定を円滑化し、施工コストの最適化と事業主・施主様への高い説明責任を強力にアシストいたします。
基本情報
本資料の仕様・スペックは、オートマチックラムサウンディング試験（全幅８３０ｍｍ自走式クローラー機）による地盤調査および解析処理に依拠します。質量６３．５ｋｇの鋼製ハンマー（落下高さ５００ｍｍ）による２００ｍｍ刻みの連続打撃貫入データ（Ｎｄ値）の取得、および自動トルク変換アルゴリズムによる周面摩擦補正機能を標準搭載しています。標準貫入試験Ｎ値への相関換算式、最大測定深度３０ｍ対応、地層不陸・支持層傾斜の３Ｄ断面推定機能、確認申請用評価シート発行仕様を包含します。
価格情報
お問い合わせください
納期
型番・ブランド名
地盤調査
用途／実績例
都市型鉄骨ビル・中低層ＲＣ造・過密市街地店舗等の新築・増改築における杭基礎設計、および構造計算用データ取得に活用いただけます。大型ボーリング機が進入不能な搬入制限現場での深層支持層特定、過大設計による高額な杭工事費・打撃工数の削減、地層傾斜に伴う杭長誤差の防止に最適です。設計事務所・ゼネコン・住宅ビルダーの構造・営業担当者が施主様や審査機関へ技術的根拠をスムーズに提示し、着工スケジュールの短縮とプロジェクトの経済性向上を図る実務ツールとしてご利用いただけます。
